Kubernetes 是一个开源的容器编排引擎,可用来对容器化应用进行自动化部署、扩缩和管理。本文将会去繁为简,快速带领大家搭建 k8s 集群以及部署实际应用,建议有 Docker 使用基础再看本文最佳。

k8s 基本万物基于yml配置文件,所以此文中会有一堆的yml配置文件,需要注意的在配置文件中都有注解标出,实际实践中注意这些标注地方修改为自己的即可

一、部署k8s集群

Kubernetes 本文或许将简称 k8s,意为取单词头尾k和s,中间还有8个字母。

k8s 集群搭建方式有很多,本文采用 k3s 的方式,可理解为精简版 k8s ,但核心组件都有,也是完整的k8s集群,使用起来区别不大

1. Server 节点

有兴趣也可直接看官方文档:https://docs.k3s.io/zh/quick-start

1
curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | INSTALL_K3S_MIRROR=cn sh -

2. Agent 节点

K3S_URL 参数会导致安装程序将 K3s 配置为 Agent 而不是 Server。K3s Agent 将注册到在 URL 上监听的 K3s Server。
K3S_TOKEN 使用的值存储在 Server 节点上的 /var/lib/rancher/k3s/server/node-token 中,可使用 cat 查看。
若仅本地测试学习,不需要部署集群,此步骤可省略,单 Server 也能完整使用 k8s。

1
curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | INSTALL_K3S_MIRROR=cn K3S_URL=https://myserver:6443 K3S_TOKEN=mynodetoken sh -

3. 查看节点

1
2
3
4
$ kubectl get nodes
NAME STATUS ROLES AGE VERSION
ubuntu-server Ready control-plane,master 5h43m v1.29.6+k3s2
ubuntu-agent Ready 5h42m v1.29.6+k3s2

4. 停止k3s

1
$ /usr/local/bin/k3s-killall.sh

5. 卸载k3s

1
2
3
4
# 服务器节点
$ /usr/local/bin/k3s-uninstall.sh
# 代理节点
$ /usr/local/bin/k3s-agent-uninstall.sh

二、常用命令

1. 查看所有信息

目前应该只有一个service,若有pod或deployment也会列出来

1
2
3
$ kubectl get all
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.43.0.1 <none> 443/TCP 5h45m

2. 查看 Pod

pod 可以理解为 docker 的 container ,是容器运行的实例。

1
$ kubectl get pod

3. 查看 Service

service 可以理解为 docker 的 network + port,要将 pod 公开给外部必须部署一个或多个 service ,其中指定暴露的类型和规则。

1
2
$ kubectl get svc
# 等同 kubectl get service

4. 查看 Deployment

deployment 可以理解为 docker(docker swarm) 的 docker-compose 配置,里面会指定部署应用的镜像、名称、端口、运行副本数等信息。

1
$ kubectl get deployment

5. 部署删除应用

上述说到的概念,在实际中都会对应成yml文件,要部署或更新他们都需要用到此命令。

1
2
$ kubectl apply -f xxx.yml
$ kubectl delete -f xxx.yml

6. 查看 Namespace

namespace 可以理解为大的房子,上述所说到的 pod/service/deployment 等等都会装到一个 namespace 里,默认集群创建好后大概会有如下命名空间。

1
2
3
4
5
6
$ kubectl get ns
NAME STATUS AGE
default Active 6h
kube-node-lease Active 6h
kube-public Active 6h
kube-system Active 6h

当执行任何命令时例如 kubectl get all 时,默认会在 default 这个命名空间下。可通过 -n 指定例如 kubectl get all -n kube-system

其他:当然 kubectl 远不止这些命令,例如 kubectl create namespace xxx,但本文不再赘述这些,因为实际中都可以通过yml文件和命令 kubectl apply -f xxx.yml 去创建更新任何的东西,基本万物皆yml文件。

三、部署应用

1. 准备 whoami.yml 文件

whoami 是一个简单的web程序,部署后访问其80端口会打印出容器内信息如ip等,此处方便演示因此以此为例,当然实际部署中可自行替换为nginx或springboot等任意实际项目程序即可

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
# 部署Namespace
apiVersion: v1
kind: Namespace
metadata:
name: whoami
--- # 一个yml文件可以描述多种程序,用---隔开

# 部署Deployment
kind: Deployment
apiVersion: apps/v1
metadata:
name: whoami # 指定名称
namespace: whoami # 指定Deployment在哪个命名空间
labels:
app: whoami # 一般还会附加上label,方便其他服务选择上这个deployment

spec: # 基本为固定格式,以下是部署一个服务的最简配置
replicas: 3 # 运行3个实例
selector:
matchLabels:
app: whoami # 匹配metadata的label
template:
metadata:
labels:
app: whoami # 匹配metadata的label
spec:
containers: # 容器
- name: whoami
# 重点!容器镜像
# 若无代理可指定完整路径例如 docker.anyhub.us.kg/traefik/whoami:latest ,避免网络问题拉不到镜像
image: traefik/whoami:latest
ports:
- name: whoami-port # 端口名称,方便后续通过名称匹配,不需要记端口号
containerPort: 80 # 容器端口
---

# 部署Service,等于暴露端口,没有此步骤主机无法访问到pod容器内部
apiVersion: v1
kind: Service
metadata:
name: whoami
namespace: whoami

spec:
ports:
- name: whoami-port
port: 80
targetPort: whoami-port

selector:
app: whoami

2. 部署 whoami

1
2
3
4
5
6
# 此处没有 -n whoami 指定命名空间,因为yml里面都描述了
# 当然也可以去除whoami.yml中关于namespace的信息,那么将会默认部署到default中
$ kubectl apply -f whoami.yml
namespace/whoami created
deployment.apps/whoami created
service/whoami created

3. 查看部署情况

可以看到多出了一个 whoami 的命名空间

1
2
3
4
5
6
7
$ kubectl get ns
NAME STATUS AGE
default Active 6h21m
kube-node-lease Active 6h21m
kube-public Active 6h21m
kube-system Active 6h21m
whoami Active 6s

再查看所有信息,三个 pod 的状态是 Running ,并且 service 也有一个类型 ClusterIP 和地址 10.43.71.16,表示部署已完成

1
2
3
4
5
6
7
8
9
10
11
12
13
14
$ kubectl get all -n whoami
NAME READY STATUS RESTARTS AGE
pod/whoami-6b548567dd-kkqjp 1/1 Running 0 96s
pod/whoami-6b548567dd-pxgsx 1/1 Running 0 96s
pod/whoami-6b548567dd-swghl 1/1 Running 0 96s

NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/whoami ClusterIP 10.43.71.16 <none> 80/TCP 96s

NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/whoami 3/3 3 3 96s

NAME DESIRED CURRENT READY AGE
replicaset.apps/whoami-6b548567dd 3 3 3 96s

4. 测试访问

可以发现能否访问得到,并且内部IP也会不同,说明能够访问到不同的 pod 了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
# ip需要自行改为上述查到的service/whoami的ip
$ curl 10.43.71.16:80
Hostname: whoami-6b548567dd-pxgsx
IP: 127.0.0.1
IP: ::1
IP: 10.42.0.19
IP: fe80::9435:d3ff:fe77:9c8d
RemoteAddr: 10.42.0.1:12466
GET / HTTP/1.1
Host: 10.43.71.16
User-Agent: curl/7.81.0
Accept: */*

$ curl 10.43.71.16:80
Hostname: whoami-6b548567dd-kkqjp
IP: 127.0.0.1
IP: ::1
IP: 10.42.0.20
IP: fe80::479:99ff:fee0:ea97
RemoteAddr: 10.42.0.1:1082
GET / HTTP/1.1
Host: 10.43.71.16
User-Agent: curl/7.81.0
Accept: */*

5. 暴露端口

我们此时访问应用是通过service的ip去访问,而无法通过宿主机ip或者127.0.0.1去访问,并且 netstat -ntl 查看端口也会发现 80 端口并没有监听,因为我们yml配置中的 service 没有指定类型,所以默认是 ClusterIP,也就是集群内部ip,我们若想让外部能够访问,快速的方法可以使用 nodePort 去暴露端口,就类似于 docker run -p 80:80,把容器内部端口暴露到宿主机上。

修改 whoami.yml 配置 Service 部分

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
# ...
---
apiVersion: v1
kind: Service
metadata:
name: whoami
namespace: whoami

spec:
type: NodePort # + 指定类型是nodePort
ports:
- name: whoami-port
port: 80
targetPort: whoami-port
nodePort: 30080 # + 对外暴露的端口,范围必须是30000-32767

selector:
app: whoami

并执行应用命令

1
2
3
4
$ kubectl apply -f whoami.yml
namespace/whoami unchanged
deployment.apps/whoami unchanged
service/whoami configured # 可以看到此处是configured,说明它监听到了变化并应用了

查看 service ,可以发现TYPE变为 NodePort 了,并且端口映射到了30080.

1
2
3
$ kubectl get svc -n whoami
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
whoami NodePort 10.43.71.16 <none> 80:30080/TCP 40m

6. 重新测试访问

通过宿主机ip或127.0.0.1已经能够访问到应用。

1
2
3
4
5
6
7
8
9
10
11
$ curl 127.0.0.1:30080
Hostname: whoami-6b548567dd-pxgsx
IP: 127.0.0.1
IP: ::1
IP: 10.42.0.19
IP: fe80::9435:d3ff:fe77:9c8d
RemoteAddr: 10.42.0.1:12466
GET / HTTP/1.1
Host: 10.43.71.16
User-Agent: curl/7.81.0
Accept: */*

7. 其他

此时我们已经能够使用 k8s 简单替换掉 Docker 甚至是 Docker swarm 了,当然还有 docker volume 也就是目录挂载这个实现容器持久化的重要功能还没说,后续会详细介绍。

四、Ingress 详解

1. 前言

上节我们采用 NodePort 来暴露端口,当然这是可以的,但对于 k8s 定位于大型服务集群来说,要去规划每个应用的端口以及端口范围还有限制,显得就有点麻烦了。

因此 k8s 暴露服务的方式除了 NodePort,还有 LoadBalancerIngress,甚至最新的 Gateway Api,这几种的对比我们就不详细阐述,本文还是以最通俗易懂和便捷为主,也就是通过 Ingress 的方式来暴露服务,实现的效果类似于统一网关,所有应用都可以通过访问同一个地址例如 127.0.0.1:80Ingress 可以根据前缀或者Host等等,让网关自动帮我们转发到不同的应用中。

Ingress 更强大之处在于不仅仅只是为了方便路由定位,甚至可以和第三方集成例如 traefik/nginx/istio 等等,为我们实现负载均衡限流等更多功能,本文中我们将使用安装门槛较低但功能依然强大的 traefik 来介绍。

2. 准备 traefik-ingress.yml

官方文档:https://doc.traefik.io/traefik/getting-started/quick-start-with-kubernetes/

新建 traefik-ingress.yml 配置文件,内容可以忽略,有兴趣的可以自行了解。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
---
apiVersion: v1
kind: Namespace
metadata:
name: traefik-proxy # define ns name
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: traefik-role
namespace: traefik-proxy # ns
rules:
- apiGroups:
- ""
resources:
- services
- secrets
- nodes
- namespaces # for gateway
verbs:
- get
- list
- watch
- apiGroups:
- discovery.k8s.io
resources:
- endpointslices
verbs:
- list
- watch
- apiGroups:
- extensions
- networking.k8s.io
resources:
- ingresses
- ingressclasses
verbs:
- get
- list
- watch
- apiGroups:
- extensions
- networking.k8s.io
resources:
- ingresses/status
verbs:
- update
- apiGroups:
- traefik.io
resources:
- middlewares
- middlewaretcps
- ingressroutes
- traefikservices
- ingressroutetcps
- ingressrouteudps
- tlsoptions
- tlsstores
- serverstransports
- serverstransporttcps
verbs:
- get
- list
- watch
# for gateway api
- apiGroups:
- gateway.networking.k8s.io
resources:
- gatewayclasses
- gateways
- httproutes
- referencegrants
- tcproutes
- tlsroutes
verbs:
- get
- list
- watch
- apiGroups:
- gateway.networking.k8s.io
resources:
- gatewayclasses/status
- gateways/status
- httproutes/status
- tcproutes/status
- tlsroutes/status
verbs:
- update
---
apiVersion: v1
kind: ServiceAccount
metadata:
name: traefik-account
namespace: traefik-proxy # ns
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: traefik-role-binding
namespace: traefik-proxy # ns
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: traefik-role
subjects:
- kind: ServiceAccount
name: traefik-account
namespace: traefik-proxy # ns
---
kind: Deployment
apiVersion: apps/v1
metadata:
name: traefik-deployment
namespace: traefik-proxy # ns
labels:
app: traefik
spec:
replicas: 1
selector:
matchLabels:
app: traefik
template:
metadata:
labels:
app: traefik
spec:
serviceAccountName: traefik-account
containers:
- name: traefik
image: dockerpull.com/library/traefik:v3.1 # 需要注意此处,服务器若无代理需要指明完整代理镜像地址
args:
- --api.insecure # 启动 api
- --providers.kubernetesingress # kubernetesingress discovery
- --providers.kubernetesgateway # gateway discovery
ports:
- name: web
containerPort: 80 # 指定网关端口
- name: dashboard
containerPort: 8080 # 指定traefik面板端口
---
apiVersion: v1
kind: Service
metadata:
name: traefik-dashboard-service
namespace: traefik-proxy # ns
spec:
type: LoadBalancer
ports:
- port: 8080
targetPort: dashboard
selector:
app: traefik
---
apiVersion: v1
kind: Service
metadata:
name: traefik-web-service
namespace: traefik-proxy # ns
spec:
type: LoadBalancer
ports:
- targetPort: web
port: 80
selector:
app: traefik

3. 安装 traefik

1
$ kubectl apply -f traefik-ingress.yml

4. 访问面板

已通过 LoadBalancer 暴露了 80 端口和 8080 端口,直接访问 http://127.0.0.1:8080 即可进入 traefik 面板,若是服务器或虚拟机自行替换127.0.0.1为宿主机ip。

并且访问接口可以获取到404

1
2
$ curl http://127.0.0.1
404 page not found

5. 修改 whoami.yml

去除 NodePort 部分

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
### ...
---
apiVersion: v1
kind: Service
metadata:
name: whoami
namespace: whoami

spec:
#type: NodePort # - 去除之前的nodePort
ports:
- name: whoami-port
port: 80
targetPort: whoami-port
#nodePort: 30080 # - 去除之前的nodePort

selector:
app: whoami
---
# 新增的区块,Ingress
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: whoami-ingress
namespace: whoami
spec:
rules:
- host: "whoami.example.com" # 指定匹配的host
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: whoami
port:
name: whoami-port

6. 更新 whoami

1
$ kubectl apply -f whoami.yml

7. 测试访问

前缀匹配访问

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
$ curl -H "Host:whoami.example.com" http://127.0.0.1
Hostname: whoami-6b548567dd-pxgsx
IP: 127.0.0.1
IP: ::1
IP: 10.42.0.19
IP: fe80::9435:d3ff:fe77:9c8d
RemoteAddr: 10.42.0.8:33228
GET /whoami HTTP/1.1
Host: 127.0.0.1
User-Agent: curl/7.81.0
Accept: */*
Accept-Encoding: gzip
X-Forwarded-For: 10.42.0.7
X-Forwarded-Host: 127.0.0.1
X-Forwarded-Port: 80
X-Forwarded-Proto: http
X-Forwarded-Server: traefik-7d5f6474df-kncqg
X-Real-Ip: 10.42.0.7

Host匹配访问

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
$ curl -H "Host:whoami.example.com" http://127.0.0.1
Hostname: whoami-6b548567dd-kkqjp
IP: 127.0.0.1
IP: ::1
IP: 10.42.0.20
IP: fe80::479:99ff:fee0:ea97
RemoteAddr: 10.42.0.8:46392
GET / HTTP/1.1
Host: whoami.example.com
User-Agent: curl/7.81.0
Accept: */*
Accept-Encoding: gzip
X-Forwarded-For: 10.42.0.7
X-Forwarded-Host: whoami.example.com
X-Forwarded-Port: 80
X-Forwarded-Proto: http
X-Forwarded-Server: traefik-7d5f6474df-kncqg
X-Real-Ip: 10.42.0.7

并且可以发现分别访问到了 whoami-6b548567dd-pxgsx / 10.42.0.19whoami-6b548567dd-kkqjp / 10.42.0.20,traefik 已经帮我们实现了负载均衡,我们查看一下 pod 信息,发现是能够对应得上的,说明路由已经生效并访问到了我们指定的 pod

1
2
3
4
5
$ kubectl get pod -n whoami
NAME READY STATUS RESTARTS AGE
whoami-6b548567dd-kkqjp 1/1 Running 0 101m
whoami-6b548567dd-pxgsx 1/1 Running 0 101m
whoami-6b548567dd-swghl 1/1 Running 0 101m

8. SSL

traefik 也是能够配置SSL,并且还支持自动申请letsencrypt证书和续期,但本文不阐述,因为实际生产环境中在 k8s 集群外,我们一般还会有waf或nginx等统一入口,ssl在此处配置会更简单且更好规划,例如可以用 caddy 实现自动ssl,流量再反代到我们内部的 traefik 入口上(可以把traefik部署的80端口改成例如4080,以免与nginx冲突)即可。

9. 其他配置

例如限流,可以通过中间件 Traefik Middlewares Http Ratelimit 实现,当然还有很多有用的中间件,大家自行查看文档按需配置即可。

五、Volume 详解

1. 前言

Docker volume 中,是将服务器的某个目录挂载到容器中从而实现持久化,而当你是服务器集群时(例如 Docker Swarm),可能容器先在A节点运行,容器崩了重启后则可能出现在B节点上,而又因之前的文件都是保存在A节点的目录上,导致B节点启动后就如同新程序一样,无法实现持久化,因此我们需要一个能够让多节点互通的中心服务,即 nfs server

pv img

2. 部署 Nfs 服务端

在实际生产环境中 Nfs 服务端 有可能是独立于 k8s 集群之外的服务端单独部署,此处我们通过 k8s 快速部署一个,当然也可以通过 apt-get install nfs-server 之类安装,或购买云服务商的nas文件服务器等等,重点是获取到 nfs 服务端的ip和目录。

准备 nfs 服务器,此处通过打标签,让nfs容器固定运行在某个节点上,避免重启后运行到其他节点导致持久化文件丢失。

1
2
# 给node1节点打上标签,node1一般是节点的hostname,可通过 kubectl get nodes 查看NAME值
$ kubectl label nodes node1 kubernetes.io/nfs=server

准备 nfs-server.yml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
apiVersion: v1
kind: Namespace
metadata:
name: nfs-server
---
kind: Service
apiVersion: v1
metadata:
name: nfs-server
namespace: nfs-server
labels:
app: nfs-server
spec:
type: LoadBalancer
selector:
app: nfs-server
ports:
- name: tcp-2049
port: 2049
protocol: TCP
- name: udp-111
port: 111
protocol: UDP
---
kind: Deployment
apiVersion: apps/v1
metadata:
name: nfs-server
namespace: nfs-server
spec:
replicas: 1
selector:
matchLabels:
app: nfs-server
template:
metadata:
name: nfs-server
labels:
app: nfs-server
spec:
nodeSelector:
"kubernetes.io/nfs": "server" # 让此 nfs server 固定运行在此标签的节点上
containers:
- name: nfs-server
image: itsthenetwork/nfs-server-alpine:latest # 镜像地址
env:
- name: SHARED_DIRECTORY
value: "/exports"
volumeMounts:
- mountPath: /exports
name: nfs-vol
securityContext:
privileged: true
ports:
- name: tcp-2049
containerPort: 2049
protocol: TCP
- name: udp-111
containerPort: 111
protocol: UDP
volumes:
- name: nfs-vol
hostPath:
path: /home/seepine/nfs-dir # 修改此处为你nfs服务器的文件目录
type: DirectoryOrCreate

部署

1
2
3
4
5
# 部署
$ kubectl apply -f nfs-server.yml
namespace/nfs-server created
service/nfs-server created
deployment.apps/nfs-server created

查看

1
2
3
4
5
6
7
8
9
10
11
12
$ kubectl get all -n nfs-server
NAME READY STATUS RESTARTS AGE
pod/nfs-server-5c8d468f48-jw828 1/1 Running 0 79m

NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/nfs-server LoadBalancer 10.43.252.199 192.168.100.131,192.168.100.132 2049:32552/TCP,111:32455/UDP 87m

NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/nfs-server 1/1 1 1 87m

NAME DESIRED CURRENT READY AGE
replicaset.apps/nfs-server-5c8d468f48 1 1 1 79m

3. 部署 nfs-provisioner

服务器需要有nfs客户端,若ubuntu可执行 sudo apt-get install nfs-common -y 安装

准备 nfs-provisioner.yml 配置文件,此文件相对复杂,照抄并 kubectl apply -f nfs-provisioner.yml 部署即可,后续不会再用到。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
apiVersion: v1
kind: Namespace
metadata:
name: nfs-provisioner
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: nfs-storage # 提供给实例使用,必须记住
provisioner: k8s-sigs.io/nfs-subdir-external-provisioner
parameters:
archiveOnDelete: "false" # 删除pvc时是否要备份文件
---
apiVersion: v1
kind: ServiceAccount
metadata:
name: nfs-client-provisioner
namespace: nfs-provisioner
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: nfs-client-provisioner
labels:
app: nfs-client-provisioner
namespace: nfs-provisioner
spec:
replicas: 1
strategy:
type: Recreate
selector:
matchLabels:
app: nfs-client-provisioner
template:
metadata:
labels:
app: nfs-client-provisioner
spec:
serviceAccountName: nfs-client-provisioner
containers:
- name: nfs-client-provisioner
image: registry.k8s.io/sig-storage/nfs-subdir-external-provisioner:v4.0.2
volumeMounts:
- name: nfs-client-root
mountPath: /persistentvolumes
env:
- name: PROVISIONER_NAME
value: k8s-sigs.io/nfs-subdir-external-provisioner
- name: NFS_SERVER
value: 192.168.100.100 # 若是外部 nfs server,需要改为 nfs 的ip
- name: NFS_PATH
value: / # 若是外部 nfs server 有特定目录,需要修改此处
volumes:
- name: nfs-client-root
nfs:
server: 192.168.100.100 # 若是外部 nfs server,需要改为 nfs 的ip
path: / # 若是外部 nfs server 有特定目录,需要修改此处
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: nfs-client-provisioner-runner
rules:
- apiGroups: [""]
resources: ["nodes"]
verbs: ["get", "list", "watch"]
- apiGroups: [""]
resources: ["persistentvolumes"]
verbs: ["get", "list", "watch", "create", "delete"]
- apiGroups: [""]
resources: ["persistentvolumeclaims"]
verbs: ["get", "list", "watch", "update"]
- apiGroups: ["storage.k8s.io"]
resources: ["storageclasses"]
verbs: ["get", "list", "watch"]
- apiGroups: [""]
resources: ["events"]
verbs: ["create", "update", "patch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: run-nfs-client-provisioner
subjects:
- kind: ServiceAccount
name: nfs-client-provisioner
namespace: nfs-provisioner
roleRef:
kind: ClusterRole
name: nfs-client-provisioner-runner
apiGroup: rbac.authorization.k8s.io
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: leader-locking-nfs-client-provisioner
namespace: nfs-provisioner
rules:
- apiGroups: [""]
resources: ["endpoints"]
verbs: ["get", "list", "watch", "create", "update", "patch"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: leader-locking-nfs-client-provisioner
namespace: nfs-provisioner
subjects:
- kind: ServiceAccount
name: nfs-client-provisioner
namespace: nfs-provisioner
roleRef:
kind: Role
name: leader-locking-nfs-client-provisioner
apiGroup: rbac.authorization.k8s.io

4. 部署测试用例

准备 nfs-test.yml 配置文件并执行 kubectl apply -f nfs-test.yml,看配置文件注解大概就能看得懂,PVC(PersistentVolumeClaim)docker volume 有点类似,表示空间申请,当然PVPVC的种类和概念没有这么简单,但快速入门时不需要了解那么多也可以,因为已经是最佳实践,后续自己项目就把一些名称和路径之类改改即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
# 申请持久化空间
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
name: test-pv-claim # volume 的名称
spec:
storageClassName: nfs-storage # 固定值,与nfs-provisioner的StorageClass.name对应
accessModes:
- ReadWriteMany # 权限策略,可读写
resources:
requests:
storage: 2Mi #申请大多空间,此处2M,还可以例如10Gi等等
---

# 创建一个Deployment
kind: Deployment
apiVersion: apps/v1
metadata:
name: test-pod
labels:
app: test-pod

spec: # 基本为固定格式,以下是部署一个服务的最简配置
replicas: 1 # 运行3个实例
selector:
matchLabels:
app: test-pod # 匹配metadata的label
template:
metadata:
labels:
app: test-pod # 匹配metadata的label
spec:
containers:
- name: test-pod
image: alpine:3.18 # 基于alpine镜像
command:
- "/bin/sh"
args: # 容器启动后输出文本到文件中
- "-c"
- "echo 'mount success!' > /mnt/SUCCESS.txt && exit 0 || exit 1"
volumeMounts: # 此处定义挂载信息
- name: nfs-pvc # 挂载名,与声明的name一致
mountPath: "/mnt" # 挂载到容器内的目录
volumes: # 和 docker compose 类似,先声明一个volume
- name: nfs-pvc # 名称
persistentVolumeClaim:
claimName: test-pv-claim # 指向上述申请持久化空间的名称

5. 检验

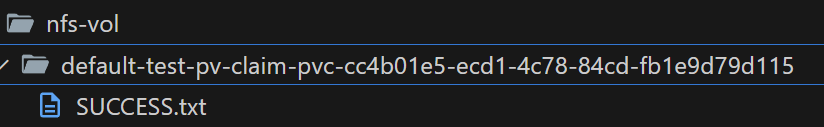

在 nfs 挂载目录下,将能看到出现了一个目录,并且等待片刻等容器执行完毕,目录中会出现一个文件


并且文件内容是

1
2
$ cat default-test-pv-claim-pvc-cc4b01e5-ecd1-4c78-84cd-fb1e9d79d115/SUCCESS.txt
mount success!

评论
